- SENSOR ITU APA SIH?
Sensor adalah suatu alat yang mendeteksi atau mengukur kuantitas fisik untuk kemudian memberikan respon, dalam hal ini respon yang dibicarakan khusus respon elektrik.
Kurang jelas?
Sensor adalah device atau komponen elektronika yang digunakan untuk merubah besaran fisik menjadi besaran listrik sehingga bisa di analisa dengan menggunakan rangkaian listrik.
- SEDIKIT TENTANG JENIS-JENIS SENSOR
1. Limit Switch
>Sensor pembatas, dalam artian mendeteksi gerakan dari suatu mesin sehingga bisa mengontrolnya atau memberhentikan gerakan dari mesin tersebut sehingga dapat membatasi gerakan mesin dan tidak sampai kebablasan, pemakaiannyapun sangat umum dan banyak.
>Contoh-contoh penggunaan limit switch :
*Sensor door open/close.
*Sensor cylinder up/down.
*Sensor Safety equipment (emergency stop).
*Sensor position.
*Dll.
>Gambar Limit Switch :
Limit Switch Series |
Limit Switch Omron |
2. Sensor Induktive
>Sensor kedekatan induktif adalah alat yg merasakan keberadaan suatu objek logam. Sensor ini bekerja sama dengan koil elektromagnetik akan mendeteksi kehadiran suatu objek logam. Sensor ini mempunyai empat elemen utama yaitu Koil, Osilator, Rangkaian Trigger, dan sebuah output. Osilatro berfungsi untuk menghasilkan frekuensi radio. Medan elektromagnetik yang dihasilkan oleh osilator akan dipancarkan oleh koil melalui permukaan sensor, rangkaian ini akan mendapat umpan balik dari medan yang dideteksi untuk menjaga osilatro tetap bekerja.

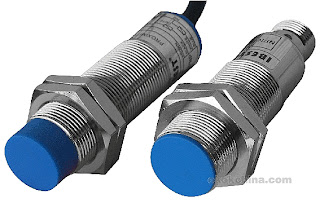

>Gambar Sensor Induktive
Sensor Induktif |
Sensor Induktif |
>Aplikasi Sensor Induktif
3. Sensor Capacitive
>Sensor kapasitif merupakan sensor elektronika yang bekerja berdasarkan konsep kapasitif. Sensor ini bekerja berdasarkan perubahan muatan energi listrik yang dapat disimpan oleh sensor akibat perubahan jarak lempeng, perubhan luas penampang dan perubahan volume dielektrikum sensor kapasitif tersebut. Konsep kapasitor yang digunakan dalam sensor kapasitif adalah proses menyimpan dan melepas energi listrik dalam bentuk muatan-muatan listrik pada kapasitor yang dipengaruhi oleh luas permukaan, jarak dan bahan dielektrikum.
Sensor kapasitif sama dengan sensor induktif yang sudah dibahas sebelumnya. Perbedaan antara sensor kapasitif dengan sensor induktif adalah :
-Sensor kapasitif menghasilkan medan elektrostatis tidak medan elektromagnetik seperti pada sensor induktif.
-Sensor kapasitif bisa mendeteksi material yang terbuat dari logam maupun non logam seperti gelas, cairan, atau baju.
>Gambar Sensor Capacitive
Sensor Capacitive |
Konsep Sensor Capacitive |
4. Sensor Photoelectric
>Sensor photoelectric adalah peralatan yang mengkonversikan sinyal yang dibangkitkan oleh emisi cahaya menjadi sinyal listrik. Sinar dapat bermacam-macam tergantung dengan panjang gelombangnya. Sensor photoelectric mempunyai 2 buah komponen utama yaitu pemancar dan penerima.
Secara lebih detail kedua komponen tersebut adalah sebagai berikut :
1. Pemancar
a. Luminescent Diode yang juga dikenal dengan nama Light Emiting Diode (LED)
b. Dioda Laser
2. Penerima
a. Photodioda
b. Phototransistor
>Contoh aplikasi sensor photoelectric
-Penghitung botol dalam industri
-Pencucian mobil
-Penghitung kardus
-Penghitung kaki IC
>Gambar Sensor Photoelecrtic
5. Sensor Ultrasonic
>Prinsip Kerja Rangkaian Sensor Ultrasonik
>Prinsip Kerja Rangkaian Sensor Ultrasonik
